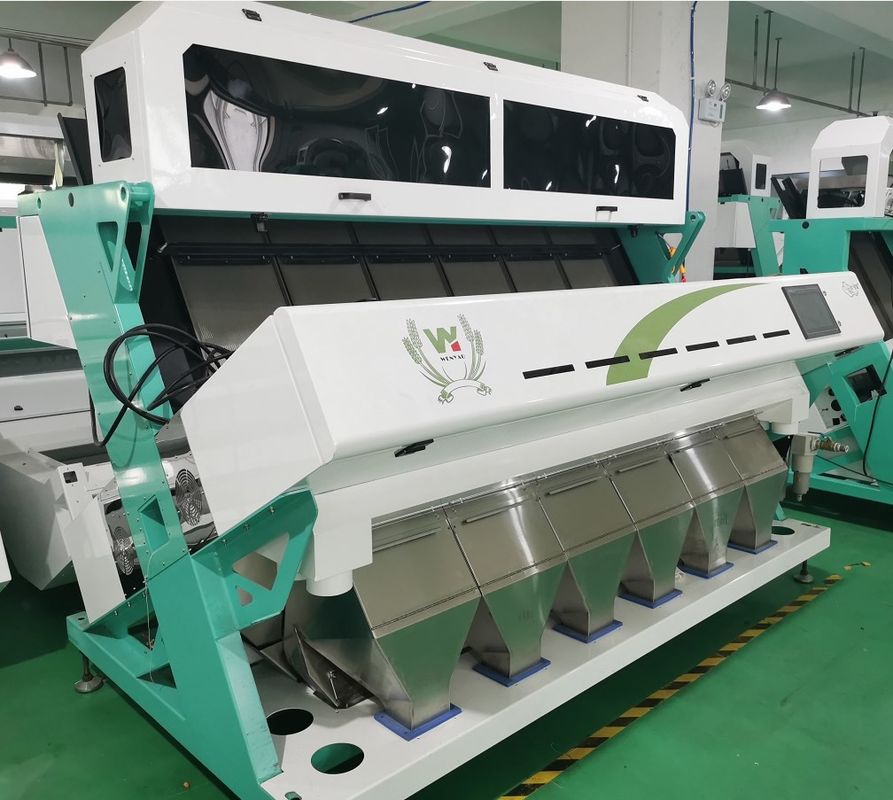

Macchina dell'arachide dell'espulsore del metallo, selezionatore di colore dell'arachide della telecamera CCD

Macchina del selezionatore di colore dell'arachide con il vaglio dell'arachide della macchina fotografica a colori del CCD

Principi di funzionamento

Le componenti principali del selezionatore di colore sono dosatore, alimentatore di vibrazione, scivolo, sorgente luminosa, piatto del fondo, lente del CCD, saltatore dello sbocco, ugello, compressore d'aria, cassa d'aria e filtro.

Sistema d'alimentazione

Consiste del dosatore, dell'alimentatore di vibrazione e dello scivolo. La materia prima prendpartee all'alimentatore di vibrazione dal dosatore, quindi automaticamente per essere sistemata in una serie di attuale linea continua dalla vibrazione e da un meccanismo guidante e di caduta ad una zona di rilevazione ad una velocità costante dopo l'accelerazione dallo scivolo. per assicurarsi che il materiale sia chiaramente presente nel gabinetto di separazione. Il sistema d'alimentazione inoltre controlla la capacità del vaglio di colore oltre alla funzione di fornitura della materia prima. T con l'adeguamento della quantità di vibrazione della placca di controllo di flusso del dosatore e del saltatore di vibrazione, il controllo dell'uscita del selezionatore di colore a tempo di unità può essere realizzato.

Sistema optoelettronico

Il sistema optoelettronico è la parte del centro del vaglio di colore, che pricipalmente è composto di sorgente luminosa del LED, di piatto del fondo, di lente del CCD e di dispositivi ausiliari relativi. La sorgente luminosa fornisce l'illuminazione uniforme stabile del materiale che sono provati e del piatto del fondo. La lente del CCD converte la luce riflessa del materiale da misurare in un segnale elettrico nell'area di rilevazione. Il piatto del fondo fornisce un segnale di riferimento per il sistema di controllo elettronico.

Separazione del sistema

Il sistema di separazione consiste degli accessori come separazione del gabinetto, gli ugelli, dotazione d'aria. L'ugello è stato provato sperimentalmente che il gioco dell'ugello ed il numero degli ugelli sono uno dei fattori chiave che colpiscono l'accuratezza del selezionatore di colore.

Sistema di pulizia

Il sistema di pulizia consiste dei cilindri, delle spazzole di pulizia del vetro e di altre componenti. Poiché alcuni oggetti vengono con la polvere ed altre impurità che possono aderire al vetro durante il colore che ordina il processo. Una volta che la polvere e le impurità sono attaccate al vetro di finestra, il sistema optoelettronico può causare i problemi della catena-catena quale rilevazione falsa, che colpirà il colore che ordina il rapporto di residuo e di accuratezza.

Sistema operativo

Il touch screen grandangolare dello gran-schermo è utilizzato per prestabilire il colore multiplo che ordina i modi per i clienti. E stabilisca un'interfaccia uomo-macchina amichevole, secondo gli stati specifici dei materiali convenienti e rapidi raggiungere l'adeguamento.

Principio del lavoro del selezionatore di colore:

La macchina fotografica digitale del CCD del selezionatore di colore del CCD di principio di funzionamento a materiale è acquisizione adottata del segnale. Analizzi i segnali raccolti, trattanti, confronto, per eliminare oltre il valore del materiale.
Procedura di selezione di colore come indicato:

Il selezionatore di colore sul lavoro, dosatore nel materiale nell'ambito dell'azione del vibratore è distribuzione uniforme in ogni scivolo, il segnale del CCD di luogo del materiale nella prova, se è trovato che ci sono materiale o impurità incompetente nel materiale, l'espulsore della partenza per soffiare le merci difettose nel saltatore. (Sopra soltanto per il processo di lavoro del diagramma, il materiale reale prevarrà.)

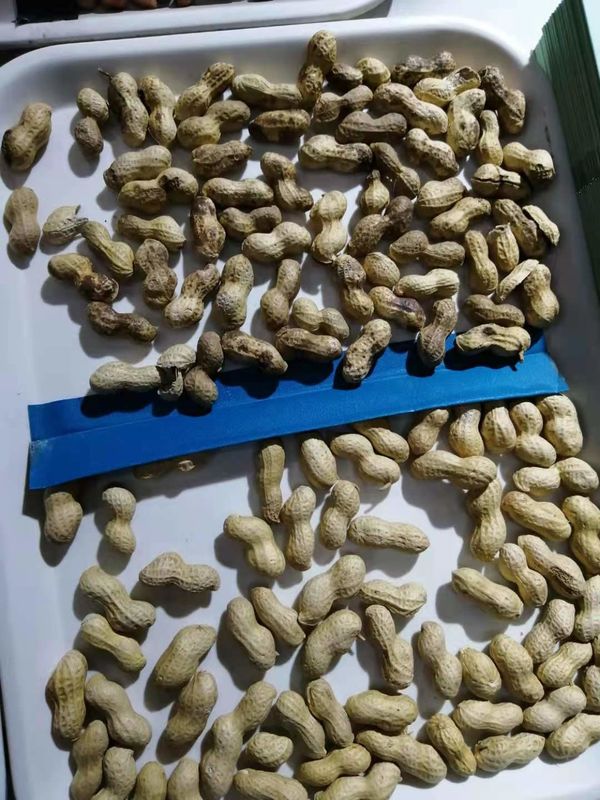

Esempi di separazione di colore:

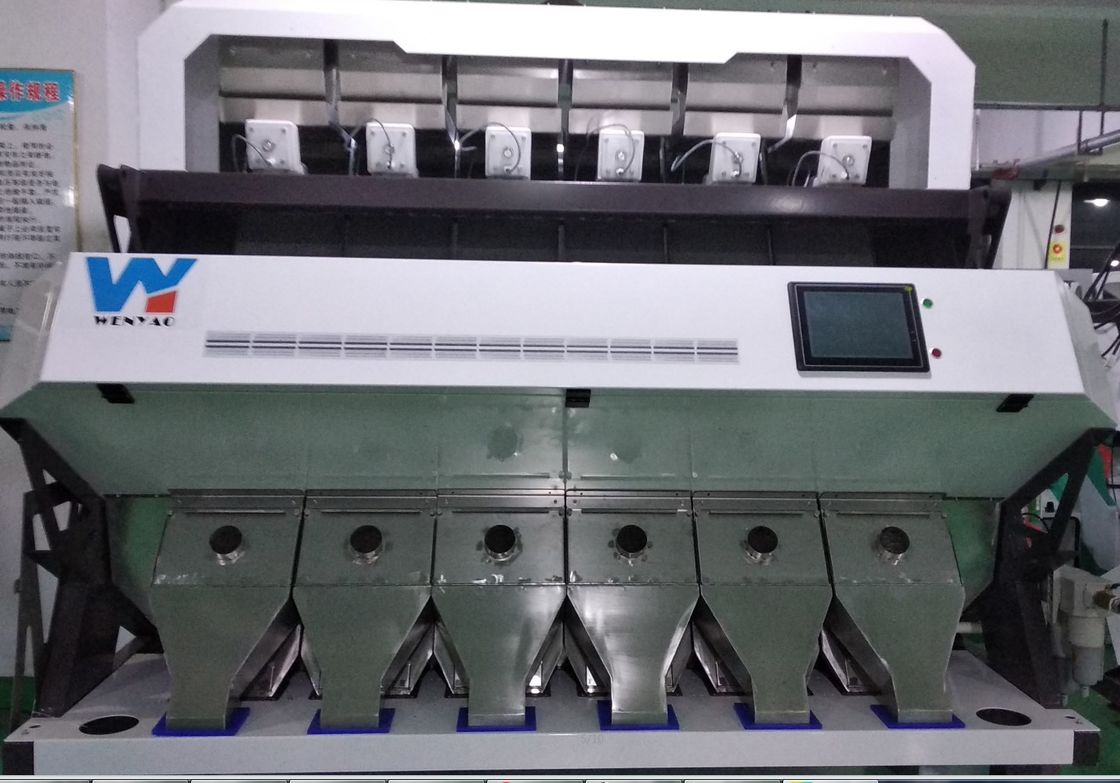

Dal sito del cliente:
